微信服務號生產(chǎn)工藝

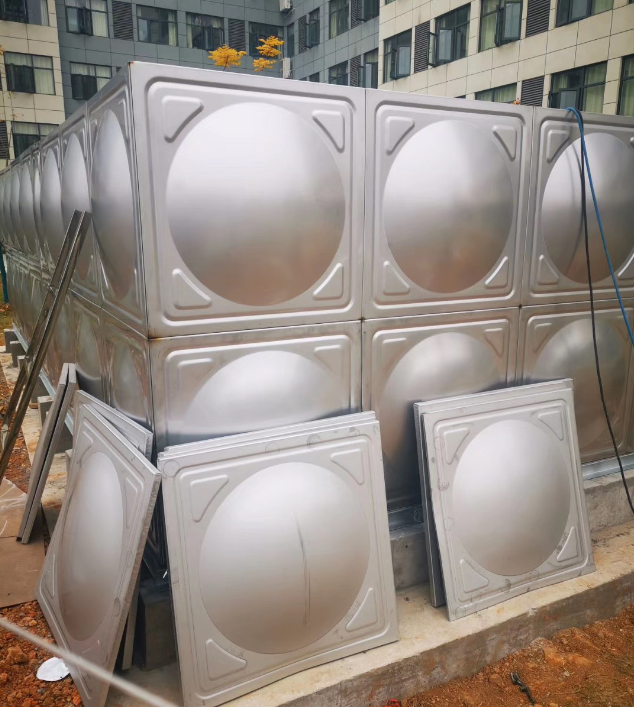

武漢舜德不銹鋼水箱焊接質(zhì)量怎么樣？
不銹鋼水箱質(zhì)量的好壞，焊接技術起到?jīng)Q定性作用，如果焊接不好，不僅會使水箱出現(xiàn)變形的現(xiàn)象，一般情況下，專業(yè)的焊接技術人員知道，焊接的產(chǎn)生的變形因素可以通過焊后退火消除，或是在焊前事先做反變形抵消。
據(jù)武漢舜德不銹鋼水箱小編了解，優(yōu)質(zhì)的焊接技術采用垂直外特性的電源，直流時采用正極性。直白來說，就是焊絲接負極。焊材的厚度一般為6mm以下薄板，焊接后成型美觀，變形的機率小。
值得注意的是，保護氣體為氬氣，純度為99.99％。當焊接電流為50~150A時，氬氣流量為8~10L/min，當電流為150~250A時，氬氣流量為12~15L/min。 為防止焊接氣孔之出現(xiàn)，焊接部位如有鐵銹、油污等務必清理干凈， 焊接電弧長度，焊接普通鋼時，以2~4mm為佳，而焊接不銹鋼時，以1~3mm為佳，過長則保護效果不好。
對接打底時，為防止底層焊道的背面被氧化，背面也需要實施氣體保護。 為使氬氣很好地保護焊接熔池，和便于施焊操作，鎢極中心線與焊接處工件一般應保持80~85°角,填充焊絲與工件表面夾角應盡可能地小，一般為10°左右。
相關資訊
新聞資訊 sjysx.com
聯(lián)系我們
電話：027-83893889
手機：15926221333 王經(jīng)理
電話：027-83893889
傳真：027-83386079
Q Q：7748867
郵箱：wwxpp@126.com
工廠地址：武漢市東西湖區(qū)吳家山田園大道新城十四路
鄂公網(wǎng)安備 42011202000782號
